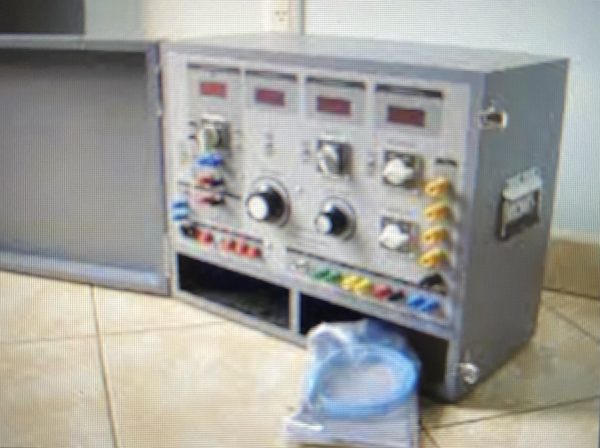

Unidade Ensaio Relés Eletroteste – UEE-110D/S

Unidade Ensaio Relés Eletroteste – UEE-110D/S
A UNIDADE DE ENSAIO DE RELES da marca ELETROTESTE, modelo  UEE110 D/S é um equipamento que incorpora instrumentos de medidas de alta precisão e circuitos de controle necessário a agilizar e simplificar os testes de calibração de relés de proteção em sistemas de potência. Destina-se a teste de calibração e aferição de relés de proteção, eletromecânico ou de estado sólido e micro processado, assim com relés de sobrecorrente, auxiliares, térmicos, primários, sub e sobre-tensão, diferenciais, direcionais, temporizados. Outras aplicações são: em disjuntores de pequeno porte, inclusive de caixa moldada, dispositivos de proteção de chaves magnéticas, transdutores, aferição de amperímetros, voltímetros, watímetros, varímetros, etc. E ainda teste de polaridade e verificação de transformadores de corrente e teste de continuidade, sonora e visual. Em conjunto com o variador e medidor de ângulo de fase mod.: VMA-200, aumenta o espectro de teste para relés como: distância, direcional de corrente e potência, perda de excitação e outros em que o ângulo de fase precisa ser controlado.

CARACTERÍSTICAS TÉCNICAS:

– Alimentação: 115 V (ou 220V) /60 Hz;
– Potência: 1 KVA (mod: UEE-110S) – 600 VA (mod: UEE-110D);
– SAIDA 1: Em 4 tapes: 100A / 50A / 25 A / 12 A;
Condições de operação: Uso contínuo a 70% da plena carga, ou 100% da plena carga com 30 ligados e 30 minutos desligados.
– SAIDA 2: Em corrente alternada continuamente ajustável de zero a 120% da tensão de alimentação, com a corrente limitada pela potência de saída.
– SAIDA 3: Em corrente alternada continuamente ajustável, como fonte de corrente ou tensão, de 0-14V/0-8A e 0-300V/0-0,5A respectivamente.
– SAIDA 4: Em corrente contínua continuamente ajustável como fonte de corrente de 0-12V/0-5A e como fonte de tensão de 0-300v/0-0,5A.
– SAIDA 5: Em corrente contínua como fonte de tensão CC auxiliar fixas e estabilizadas de 48V e 125 V, 40 W com regulação melhor que 2% .
– SAIDA 6: Contato de Relé: Permite a parada do contador de tempo por um contato NA ou NF, verificação de continuidade e aplicação de CC.
– SAIDA 7: Saída Sincronizada: saída sincronizada com a partida do equipamento e amplitude igual a da tensão de alimentação.
– SAIDA 8: Entrada Auxiliar: Para acoplamento com defasador e medidor de ângulo de fase com a finalidade de aumentar o espectro de testes de relés.
– Circuito especial para teste de relés de tensão;
– Circuito especial para teste de relés direcional;
– Amperímetro principal com função HOLD para memorizar o valor da corrente após o desligamento da saída 1 de corrente.
– Voltímetro CA/CC com função HOLD para memorizar o valor da tensão após o desligamento das saídas

ACESSÓRIOS:

1- Cabo de alimentação;
2- Cabo 8 AWG para o circuito de corrente;
3- Cabo flexível para o circuito de tensão;
4- Manual de utilização.
